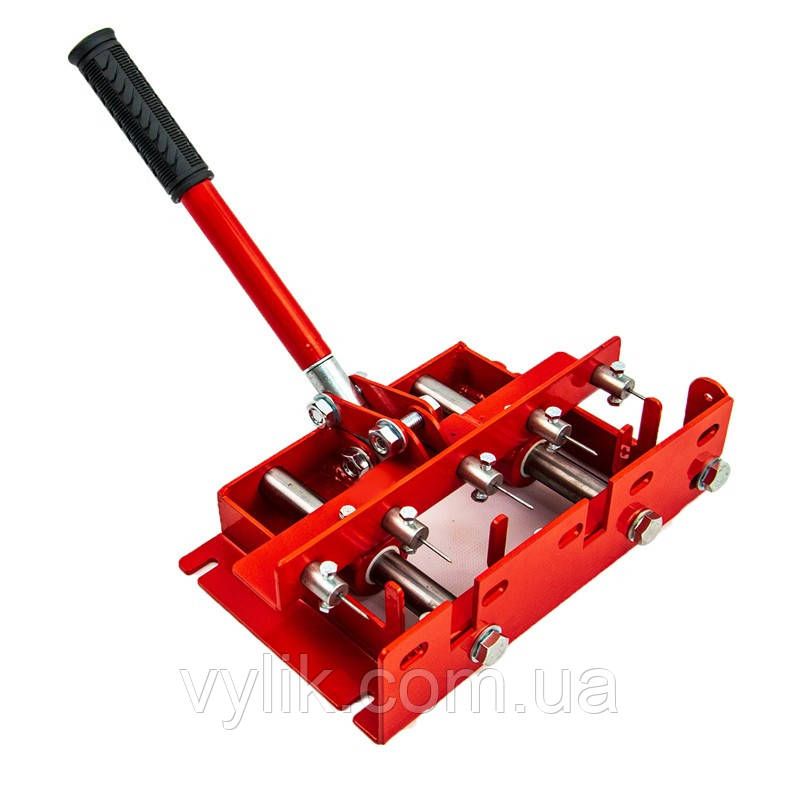

Діркопробивач із напрямним механізмом (одна ручка) для рамок на 5 отворів + втулки

Призначається для проколювання дірок у бічній планці рамки та встановлення втулки в кожен отвір (внутрішній діаметр втулок не менш ніж 2 мм). З цим верстатом пастільник має можливість регулювати необхідну висоту та розмір, а також необхідну довжину голок (відстань між голками — 54 мм).  Застосовується для всіх трьох типів рамок, використовуваних у щадності.
Ця модель вирізняється тим, що операцію пробивання отвору та встановлення втулки можна виконувати одночасно.

На початку роботи необхідно підняти важіль (позиція No3) у верхнє положення й одягнути втулки на голки (позиція No2). Наступним дією потрібно поставити рамку або окрему планку, водночас необхідно виставити регулювальні гвинти (позиція No5) Отже, щоб після пробивання отвори були паралельними торця пробиваної планки. Спершу натиснути на важіль верстата, після чого повернути його в початкове положення. У разі, якщо втулка залишилася на голці, зробіть операцію ще раз.
У процесі роботи з окремою планкою поставіть регулювальний упор, який розташований праворуч від планки з голками (позиція No 4).
Перед початком Вашої роботи зі верстатом, його рекомендується закріпити на робочій поверхні, для цього в основі (позиція No1) передбачені закріплювальні пази.

Габаритні розміри дірокола:

• Довжина — 260 мм
• Ширина — 165 мм
• Висота — 72 мм

Виробник - АВВ-100, Україна.
